WIE WÄHLT MAN DIE RICHTIGE DÜSE?

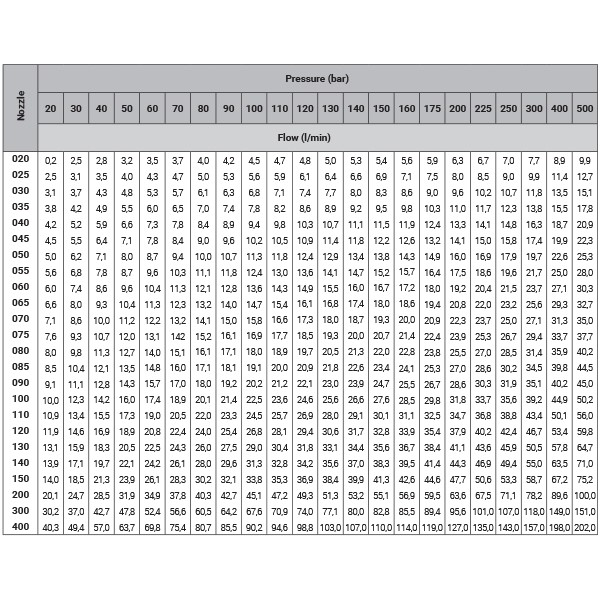

1. Die Grundlage für die Auswahl der richtigen Düse ist die Kenntnis der Leistung (l/h) und des Betriebsdrucks (bar) der Maschine.

Z.B. 15l/min (900 l/h) - 150 bar

2. In der ersten Zeile (Druck in bar) wähle ich die Spalte 150

3. In der Spalte 150 gehe ich zur Zeile 15,2, die meiner Leistung von 15 l/min am nächsten liegt

4. In der Zeile 15,2 gehe ich nach links zur ersten Spalte, wo ich die entsprechende Düsengröße ablese

5. Wir brauchen eine Düsengröße von 055
